Cum folosim un multimetru?
Acest articol este pentru cei noi în această lume. Consider că este important să fac și astfel de tutoriale pentru cei care au nevoie. Nu îți fă griji, este foarte simplu de utilizat. O să vedeți DC și AC adică curent continuu și alternativ. Nu am exemplificat la fiecare în parte. Curentul continuu e cel de exemplu dintr-o baterie etc., care oferă o sursă de curent cu o singură direcție (CC / DC – Direct Current). Curentul alternativ este cel care își schimbă periodic direcția de exemplu cel din prize (CA / AC – Alternating Current). Fiind un tutorial pentru începători nu are rost să aducem vorba despre frecvență. Toate multimetrele au o interfață asemănătoare. Al meu a fost mai scump, dar poți găsi multimetre și la 30 de lei, care fac același lucru.
Formulele de bază (Legea lui Ohm)
-
V = I × R
-
I = V / R
-
R = V / I
unde:
V = voltaj (V)
I = curent (A)
R = rezistență (Ω)
Păi hai atunci să începem!

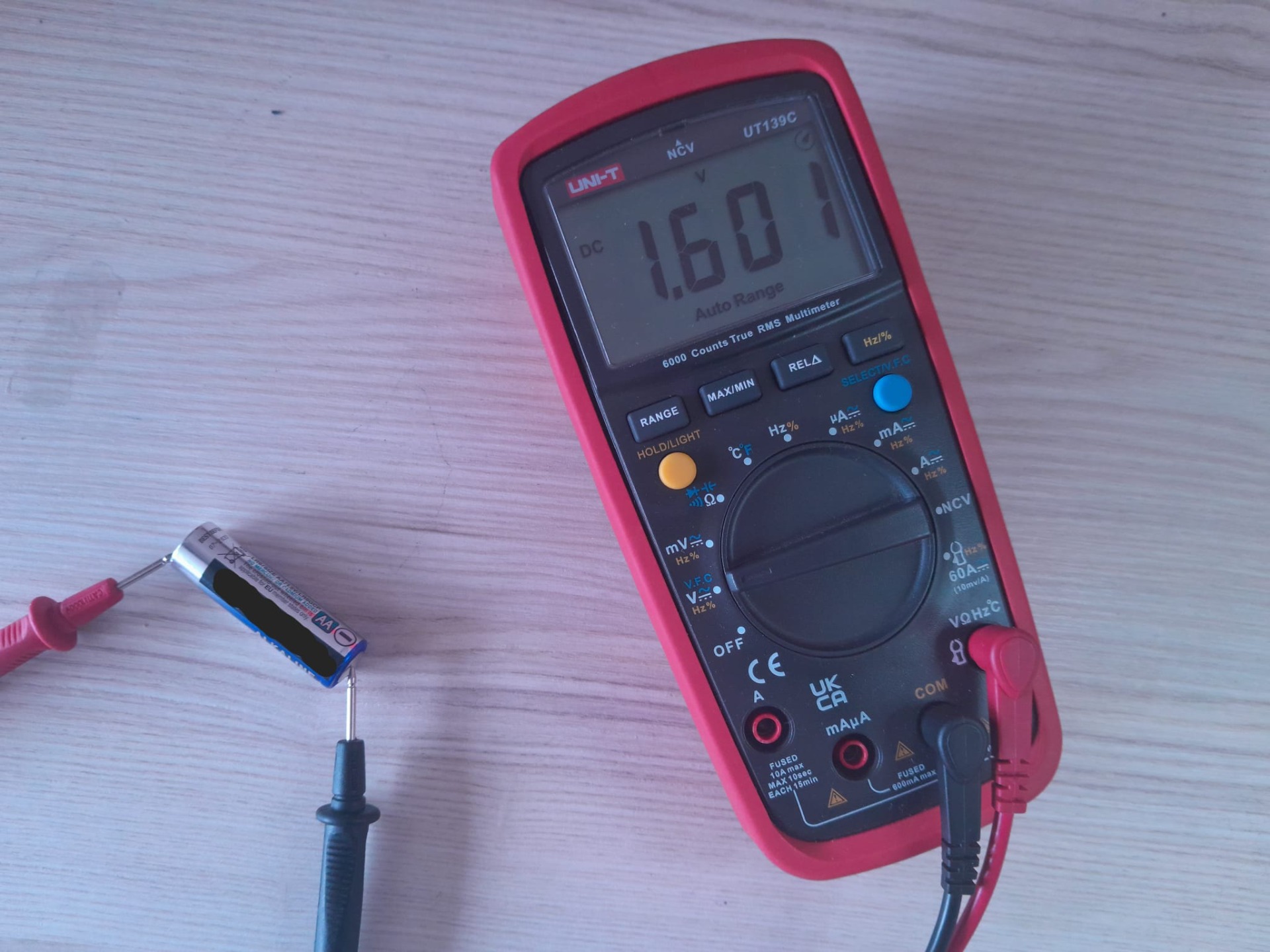

1.Măsurarea tensiunii electrice (V)
Pentru a măsura voltajul, trebuie să trecem pe modul ,,V,, (de la Volt). Dacă avem curent continuu folosim DC și la curent alternativ AC. Punem vârfurile pe contactele sursei de curent, și ar trebui ca pe ecran să vedem voltajul. Acuma ce face voltul? Măsoară tensiunea electrică – "presiunea" care împinge electronii printr-un circuit.

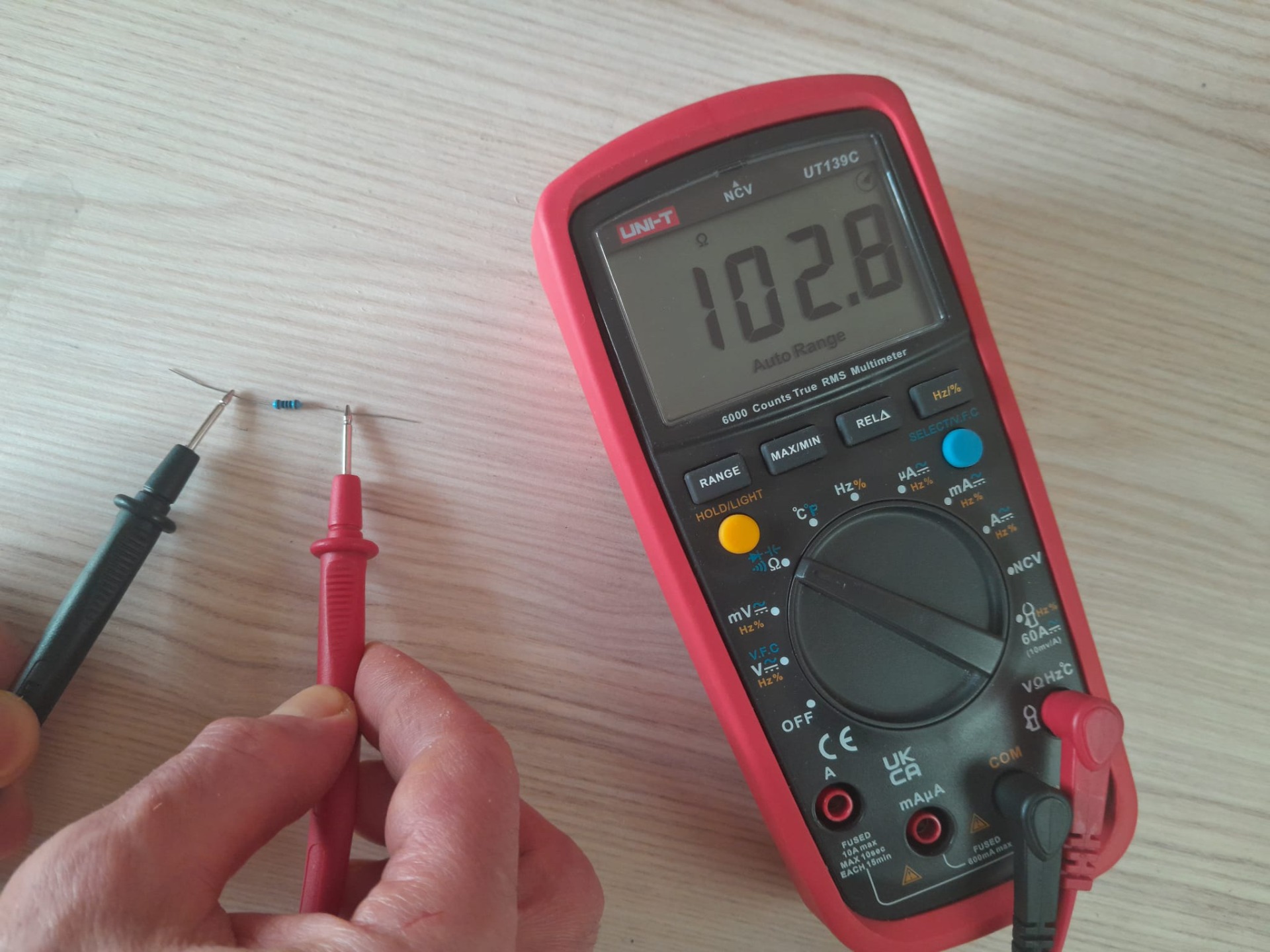

2.Măsurarea rezistenței electrice (Ω)
Pentru a măsura rezistența electrică selectăm modul ,,Ω,, (de la ohm). Așezăm vârfurile pe piesa căruia îi vom măsura rezistența electrică, și pe ecran vom vedea ohmi. Ce face ohmul? Măsoară rezistența electrică – cât de mult se opune un material trecerii curentului.
3.Conductivitatea electrică
Această funcție ne ajută să vedem dacă curestul trece dintr-o parte în cealaltă. De exemplu, să ne dăm seama dacă un cablu este rupt. Vom așeza la fel vârfurile pe circuit, cablu, chiar și o sârmă sau orice conduce curent. Dacă conduce curentul atunci trebuie să facă bip. Dacă nu face înseamnă că prin el nu trece curentul, deci probabil e deteriorat. Deci ce este conductivitatea electrică? Conductivitatea electrică este proprietatea unui material de a permite trecerea curentului electric prin el. Cu cât un material are conductivitate mai mare, cu atât curentul circulă mai ușor.

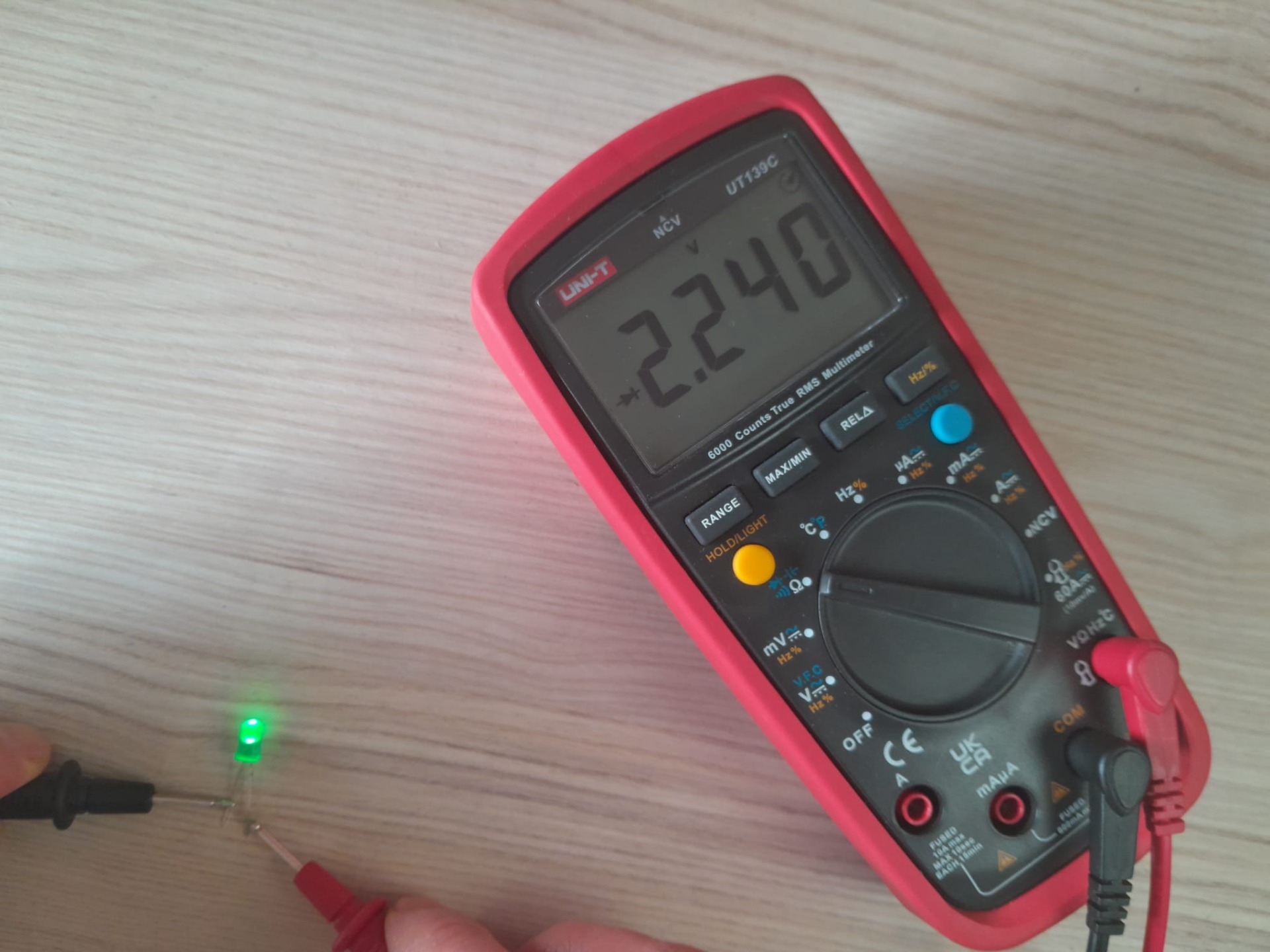

4.Modul diodă

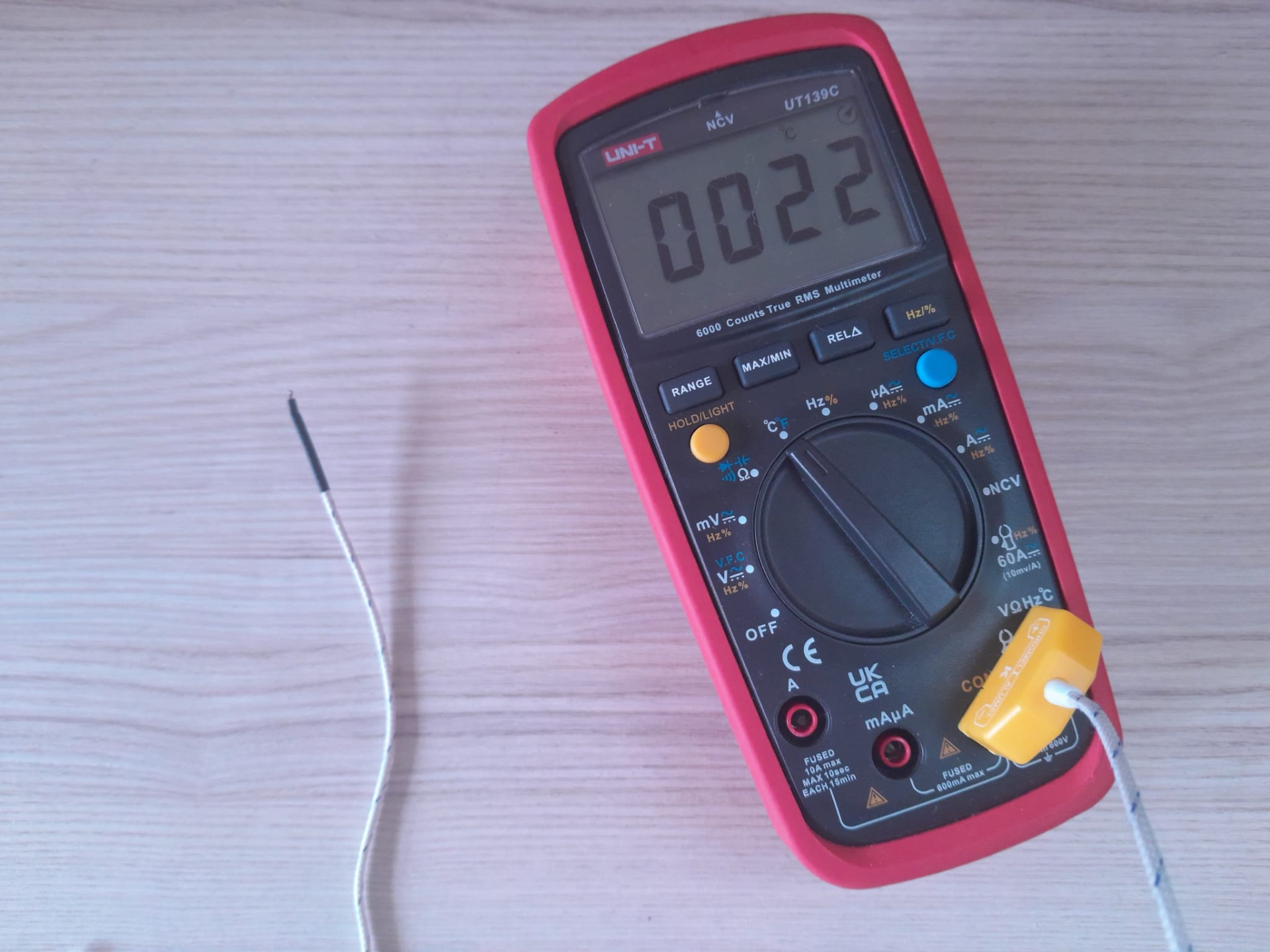

5.Modul termometru
Acesta nu apare pe toate multimetrele, dar este destul de util. În general este utilizat pentru a vedea cât de tare se încălzește o piesă etc. Aici este totul mult mai simplu, doar conectezi termometrul și selectezi ,,°C °F,,.
